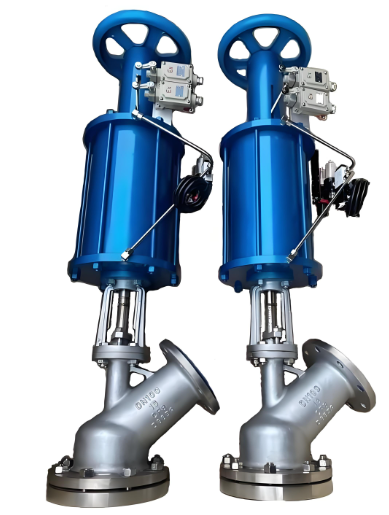

产品名称：气动下展式放料阀

产品型号：Q6HG5-89-2

产品口径：DN25-DN200

产品压力：0.6-2.5MPa

产品材质：铸钢、不锈钢

工作压力：1.0Mpa-50.0Mpa

工作温度：-196℃-650℃

驱动方式：手动、气动、液动、电动

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

Q6HG5-89-2气动下展式放料阀概述：

Q6HG5-89-2气动下展式放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底 部，因此消除工艺介质通常在容器出口的残留现象。上展式放料阀阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并设计提升和下降两种工作方式阀瓣。HG5-89-1上展式不锈钢放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-29℃,最高温度为425℃。)，使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的最低使用温度为-100℃，最高使用温度为232℃。)，严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度＞150℃浓度＞30%)。

上展式放料阀和下展式放料阀区别:

放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

气动(上展式,下展式)放料阀应用领域：

主要化工、锅炉、反应釜，储罐和其他容器的底部作排料用，借助于阀门底部法兰（凸缘）焊接于反应釜或储罐和其他容器的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，阀体底部结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、要类、染料、食品加工等行业广泛使用。

气动放料阀特点与用途：

1、本阀操作简便，运动灵活可靠。

2、阀瓣装置维修简单，密封结构合理，密封圈更换方便实用。

3、本阀门广泛应用于石油、冶金、化工、造纸更工业领域（化学液体、煤浆、矿浆等输送启闭放料用）。

4、其特点是沉淀于反应釜，储藏罐或管道里的化学液体或浆料得于顺畅流通。
