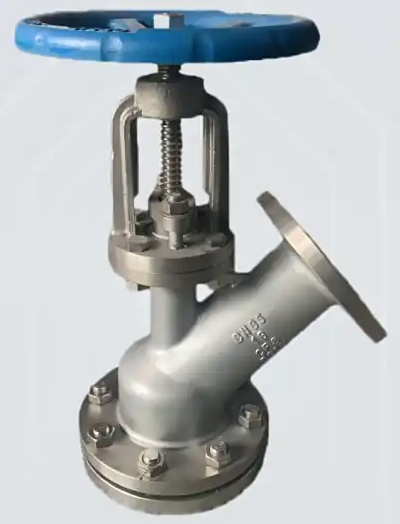

产品名称：下展式放料阀

产品型号：HG5-89-2

产品口径：DN25-DN200

产品压力：0.6-2.5MPa

产品材质：铸钢、不锈钢

工作压力：1.0Mpa-50.0Mpa

工作温度：-196℃-650℃

驱动方式：手动、气动、液动、电动

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

HG5-89-2下展式放料阀概述：

HG5-89-2下展式放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底 部，因此消除工艺介质通常在容器出口的残留现象。上展式放料阀阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并设计提升和下降两种工作方式阀瓣。HG5-89-1上展式不锈钢放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-29℃,最高温度为425℃。)，使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的最低使用温度为-100℃，最高使用温度为232℃。)，严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度＞150℃浓度＞30%)。

工作原理：

手轮顺转，阀杆向上运动，阀门关闭，此阀为上展式阀门。手轮顺转，阀杆向下运动，阀门关闭，此阀为下展式阀门。

HG5-89-2下展式放料阀性能规范：

不锈钢的一般工作温度：≤150℃   压力范围：0.6~2.5MPa   通径范围：25~250mm

HG5-89-2上展式不锈钢放料阀执行标准：

结构长度标准   GB/T 12221-2005

连接法兰标准   GB/T 9113

压力温度等级标准   GB/T 12224-2005

试验检验标准   GB/T 13927-2008

HG5-89-2下展式放料阀特点：

1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。

3、密封面采用线密封，保证密封的可靠性，并可防止结疤。

2、阀瓣密封根据需要时封面均堆焊接有硬质合金，具有高耐磨、耐腐蚀的功能。
